Duktile pfaehle

Hochleistungsverdrängungspfahl
mit geringer Herstellungszeit

Wir setzen duktile Pfähle verpresst und unverpresst als Druck- und/ oder Zugpfähle ein. Sie bestehen aus duktilem Gusseisen und werden aus Teillängen zur Gesamtpfahllänge zusammengefügt. Ebenfalls möglich ist die Ausführung als Energiepfahl mittels eingelegten Geothermie-Schläuchen.

Herstellung

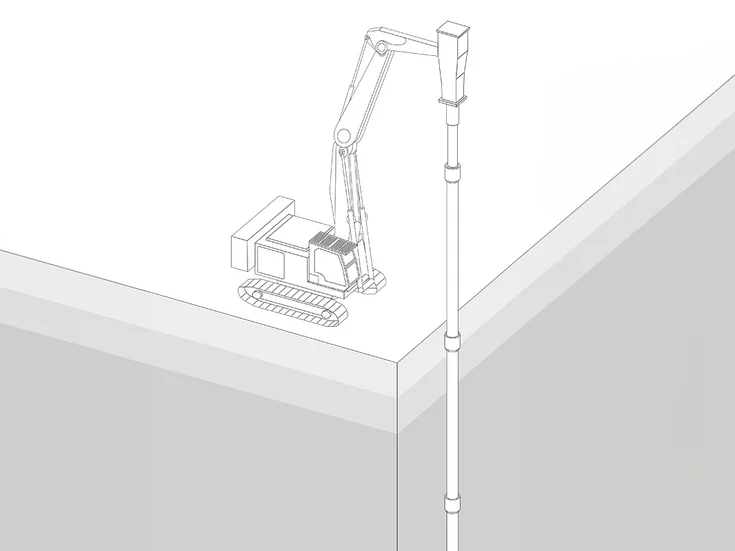

Das erste Rohr wird mit einer Rammspitze versehen und in den Baugrund gerammt, die einzelnen Rohrschüsse werden über konische Muffen verbunden. Durch den Rammvorgang entsteht eine kraftschlüssige Verbindung. Bei Verwendung als Zugpfahl wird ein zentraler Bewehrungsstab eingefügt.

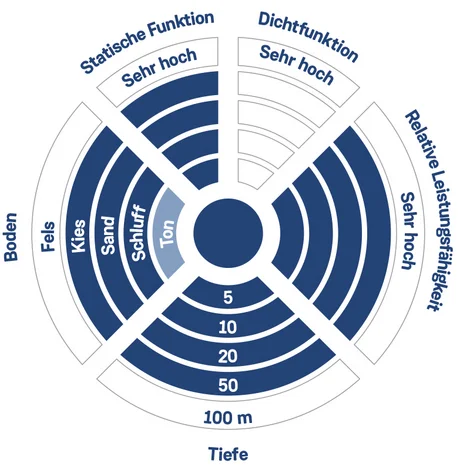

Duktile pfaehle diagramm DE

Prüfungen

  • Statische Pfahlprüfung

Anwendungen

Als Tiefgründungselement mit flexibler Anpassung der Gründung an den Baugrund durch die Ermittlung der endgültigen Pfahllänge anhand des Eindringwiderstands

Technische Daten

Durchmesser118 bis 170 mm, 250 mm (betonverpresst)
Lastabtragungbis zu 1400 kN
Rammtiefenvertikal oder geneigt bis zu 55 m
GeräteHydraulikbagger 20 bis 40 t
